VCC và VDD là 2 ký hiệu quen thuộc trong mạch điện tử. Cùng tìm hiểu ý nghĩa của 2 ký hiệu này và cách phân biệt VCC - VDD trong bài viết dưới đây của Etinco.
Ký hiệu VCC là gì?

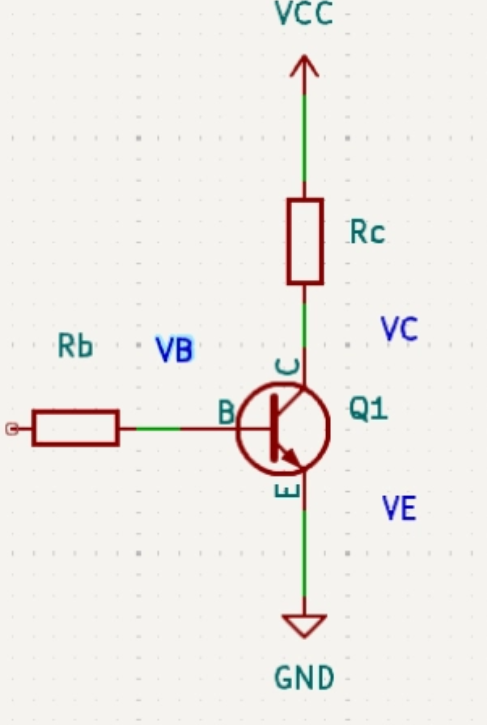

Ở dạng đầy đủ trong điện tử, VCC thường được các nhà thiết kế sử dụng trong các mạch cổ điển có bóng dẫn tiếp giáp lưỡng cực (BJT). Tại đây, VCC chính là nguồn điện của mạch.
Ký hiệu CC kép dùng để phân biệt VCC (nguồn điện của cực thu của bóng bán dẫn) với VC (điện áp ở chân cực thu).
Ngoài ra, VCC còn được gắn vào các chân nguồn của một số IC, đặc biệt là các IC cổ điển. Những con chip này áp dụng công nghệ sản xuất cũ bằng cách sử dụng BJT.
Hiện nay, VCC được sử dụng làm điện áp cung cấp dương cho các mạch sử dụng Transistor nối lưỡng cực (BJT). Cực thu của BJT loại NPN thường được kết nối trực tiếp với VCC hoặc được kết nối với VCC thông qua điện trở hoặc các phương tiện khác.
Các mạch sử dụng nhiều điện áp cung cấp dương thường được biểu thị bằng các nhãn điện áp cung cấp khác nhau như VCC1, VCC2, ...
VCC cũng được sử dụng làm điện áp cung cấp dương cho bộ khuếch đại hoạt động, trong đó mạch điện bên trong chủ yếu bao gồm các bóng bán dẫn tiếp giáp lưỡng cực và cho Logic Transistor-Transistor (TTL).
Về ký hiệu V+/V- trong mạch điện, đây cũng là biểu thị điện áp của nguồn điện. Do đó, khi đề cập đến điện áp cung cấp dương trong mạch sử dụng bóng bán dẫn tiếp giáp lưỡng cực (BJT), V+ có thể được sử dụng thay thế cho VCC.
Ký hiệu VDD là gì?

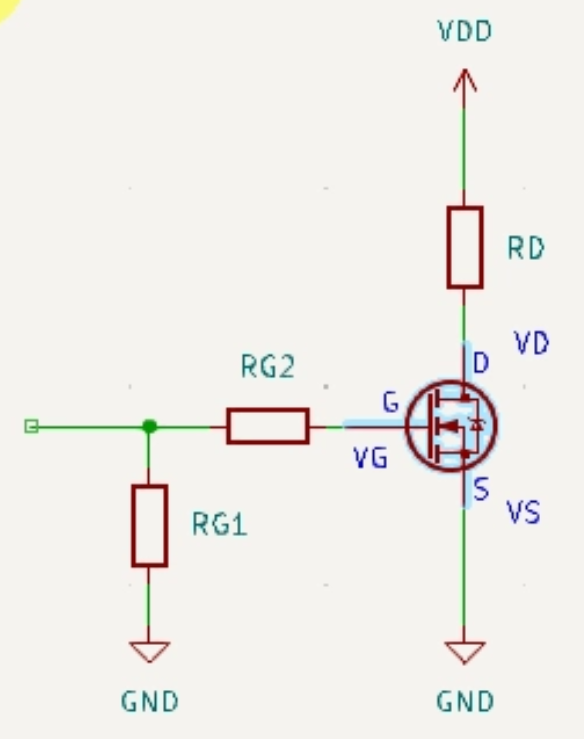

Khác với VCC, VDD được sử dụng làm điện áp cung cấp dương cho các mạch sử dụng Transistor hiệu ứng trường (FET). Chữ D trong VDD là viết tắt của Drain (thoát nước). Việc dùng ký hiệu DD kép trong VDD là để phân biệt với điện áp thoát (VD).
Cực thoát của Nch FET thường được kết nối trực tiếp với VDD hoặc kết nối với VDD thông qua điện trở hoặc các phương tiện khác.
Trong các mạch có nhiều điện áp cung cấp dương thường được biểu thị bằng các nhãn khác nhau như VDD1, VDD2,...
VDD cũng được sử dụng làm điện áp cung cấp dương cho bộ khuếch đại hoạt động, trong đó mạch điện bên trong chủ yếu bao gồm các bóng bán dẫn hiệu ứng trường và cho kim loại-oxit-bán dẫn bổ sung (CMOS).
Tương tự như trường hợp của VCC, khi đề cập đến điện áp cung cấp dương trong mạch sử dụng bóng bán dẫn hiệu ứng trường (FET), V+ có thể được sử dụng thay thế cho VDD.
Phân biệt VCC và VDD
Trong vi điều khiển
VCC là chân cung cấp điện phổ biến nhất, thường được sử dụng để cung cấp điện áp thuận cần thiết trong mạch kỹ thuật số. Điện áp của VCC thường là 3,3V hoặc 5V, nhưng cũng có những vi điều khiển có mức điện áp khác.
VDD là một loại điện áp cung cấp điện đặc biệt, dùng để chỉ điện áp cung cấp điện được sử dụng trong mạch CMOS. Trong mạch CMOS, các bóng bán dẫn được sử dụng là MOSFET, đòi hỏi hai loại điện áp để hoạt động: điện áp dương và điện áp âm. VDD dùng để chỉ điện áp dương cần thiết cho hoạt động của MOSFET và có giá trị thường thấp hơn VCC, nằm trong khoảng từ 1,8V đến 3,3V.
Trong thực tế
Sự khác biệt giữa VCC và VDD chủ yếu nằm ở loại mạch và mức điện áp. VCC phù hợp với các mạch kỹ thuật số thông thường, trong khi VDD chủ yếu phù hợp với các mạch CMOS.
Trong các mạch kỹ thuật số, thường chỉ cần một điện áp dương, vì vậy VCC thường được sử dụng để cung cấp điện áp thuận.
Ứng dụng của VCC và VDD trong MCU
VCC và VDD có ứng dụng về cơ bản là giống nhau trong các mạch kỹ thuật số. Cả 2 loại này đều được sử dụng để cung cấp điện áp nguồn cần thiết cho hoạt động của máy vi tính một chip. Ngoài ra, các chân khác của vi điều khiển cũng cần được kết nối với VCC và VDD để đảm bảo có thể hoạt động bình thường.
VCC và VDD thường phải kết nối với tụ gốm để tránh sự mất ổn định của mạch. Các tụ này giúp lọc nhiễu tần số cao trong nguồn điện, từ đó tăng độ ổn định và độ tin cậy của mạch. Lưu ý, các tụ này cần chọn giá trị điện dung và điện dung phù hợp để đảm bảo có thể lọc nhiễu mong muốn.
Trong một số bộ vi điều khiển, VCC và VDD có thể được sử dụng cho các chức năng khác nhau. Ví dụ, một số bộ vi điều khiển có thể cần sử dụng VCC để cung cấp điện áp logic bên trong và VDD để cung cấp điện áp mạch tương tự. Do đó, khi sử dụng bộ vi điều khiển, cần tham khảo bảng dữ liệu tương ứng để xác định yêu cầu sử dụng và điện áp cụ thể của VCC và VDD.
Trong ứng dụng thực tế, chế độ kết nối của VCC và VDD cũng cần được xác định theo thiết kế mạch cụ thể. Thông thường, VCC và VDD có thể được kết nối trực tiếp với điện áp cung cấp hoặc được kết nối sau khi đã điều chỉnh bởi bộ điều chỉnh điện áp. Khi kết nối, hãy chú ý đến vị trí kết nối và cực tính của điện áp cung cấp điện để tránh các vấn đề do kết nối sai.
VCC và VDD là hai chân cấp nguồn quan trọng trong vi điều khiển, đóng vai trò chính trong thiết kế và ứng dụng của vi điều khiển. Vì vậy, trong thiết kế và ứng dụng của máy tính đơn chip, cần chú ý đến dải điện áp, độ ổn định và lọc nhiễu của VCC và VDD để đảm bảo tính ổn định và độ tin cậy của thiết bị.
